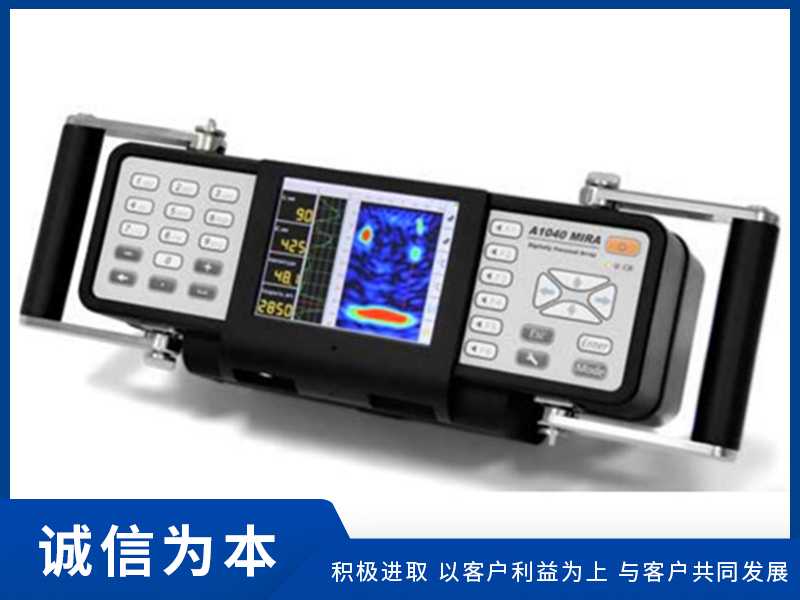

MIRA-超聲波成像儀

設備描述

  產品描述  MIRA基于超聲波收發技術,是采用干點接觸陣列天線向混凝土內發射剪切波,勘察混凝土體內部缺陷的設備?! ‘a(chǎn)品應用  探測灌漿孔道中的空洞  分層檢測、鋼筋檢測  探測混凝土構件中的空洞和蜂巢  探測隧道襯砌或路面下的空洞  原理及特性  天線由4×12個干點換能器陣列和一個控制單元組成,換能器為信號發射 .......

  • 設備質量
  • 綠色環保
  • 安全穩定
  • 完善售后
  • 立即訂購

    咨詢熱線:

    18639188068

    設備介紹

      產品描述

      MIRA基于超聲波收發技術,是采用干點接觸陣列天線向混凝土內發射剪切波,勘察混凝土體內部缺陷的設備。

      產品應用

      探測灌漿孔道中的空洞

      分層檢測、鋼筋檢測

      探測混凝土構件中的空洞和蜂巢

      探測隧道襯砌或路面下的空洞

      原理及特性

    1560761184261960

      天線由4×12個干點換能器陣列和一個控制單元組成,換能器為信號發射和接收裝置,可發生短周期脈沖。上圖顯示每次測量時獲得的66條射線路徑, 天線與計算機一體封裝, 每點采集和處理數據的時間不超過3秒。

       - 干點接觸換能器激發的剪切波主頻為25-85 kHz之間可調節

       - 使用干點換能器組成的陣列天線,可在每次測量快速采集

       - 使用合成孔徑聚焦技術分析超聲波旅行時間,實時重建2D斷面圖像

         - MIRA 采集的實時傳輸?shù)接?jì)算機,3D 可視化軟件允許對重建的內部結構進行切片顯示

      實例

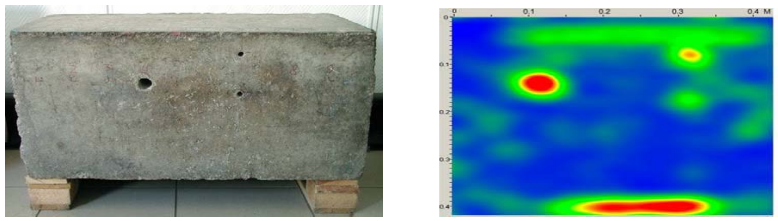

      該測試對象是一塊鉆有3個孔洞的混凝土塊,MIRA天線在混凝土塊頂面沿孔洞延展方向進行掃描,三個孔洞在圖像中清晰可見,底部的紅色條帶是混凝土塊底面的反射。因?yàn)樯渚€路徑是傾斜的。
